Mesin Busbar CNC HQ600-S-7P (Punching & Shearing) Otomatis - Spesialis Tembaga Presisi Tinggi

Deskripsi: Ingin meningkatkan efisiensi fabrikasi panel listrik? Mesin busbar CNC HQ600-S-7P hadir dengan sistem otomatis untuk punching dan shearing tembaga dengan akurasi tinggi. Desain 7-posisi memastikan proses produksi lebih cepat dan rapi. Dapatkan harga terbaik dan garansi resmi untuk industri elektrikal Anda di Indonesia. Hubungi kami sekarang!

Mesin Busbar CNC HQ600-S-7P - Solusi Potong & Lubang Tembaga Otomatis

Mesin busbar CNC LTMC HQ600-S-7P adalah perangkat pemrosesan busbar berperforma tinggi yang mengintegrasikan fungsi meninju (punching) dan memotong (shearing) secara otomatis. Mesin punching cutting cnc HQ600-S-7P ini mengadopsi struktur rangka cetakan kolom lurus dengan 7 unit punching, 1 unit shearing, dan 1 unit embossing untuk memastikan konsentrisitas cetakan atas dan bawah selama penggunaan jangka panjang. Dilengkapi dengan sistem kontrol CNC dan sistem CAD/CAM, mesin ini secara signifikan meningkatkan efisiensi produksi fabrikasi busbar. Dapatkan penawaran harga terbaru untuk mesin punching dan shearing busbar dengan menghubungi kami sekarang.

Video Operasional Mesin Busbar LT:

Informasi Detail Produk:

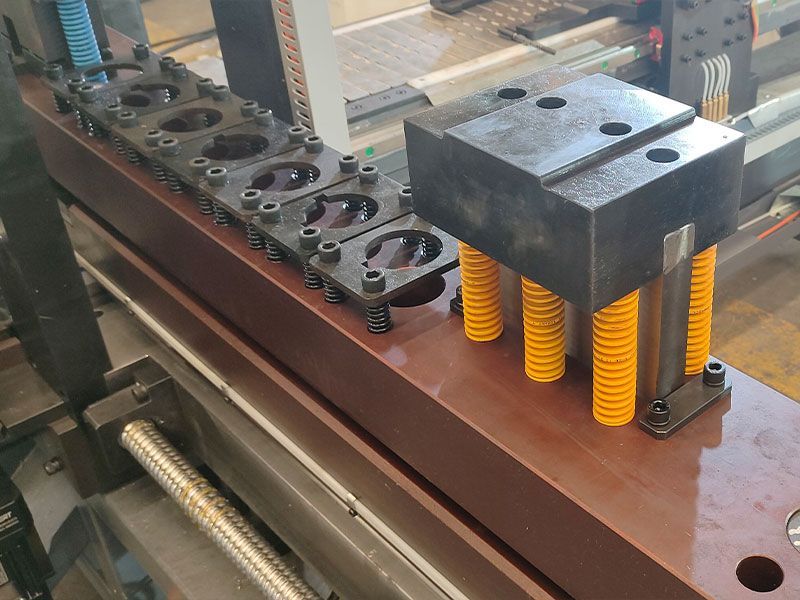

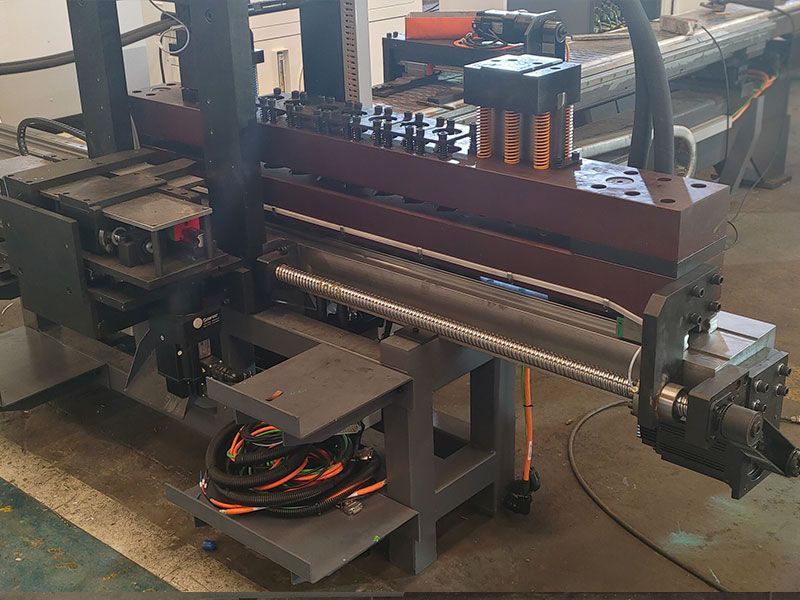

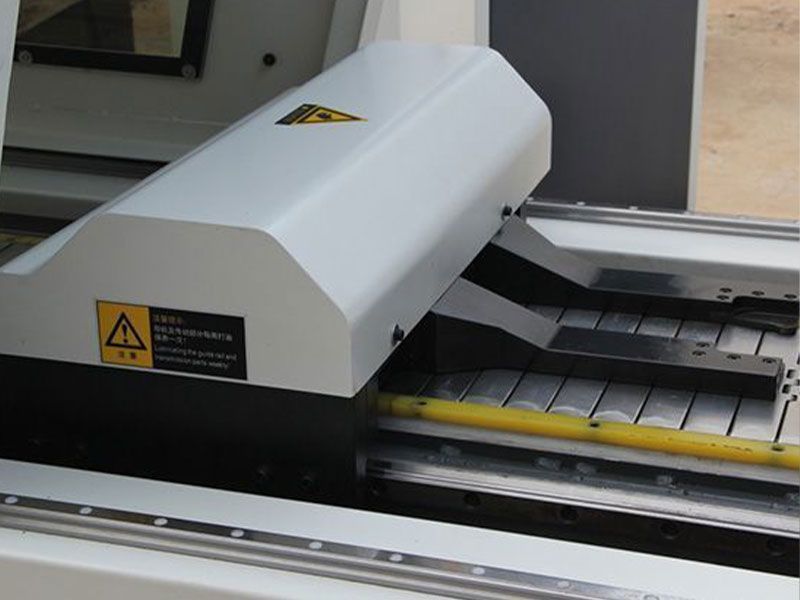

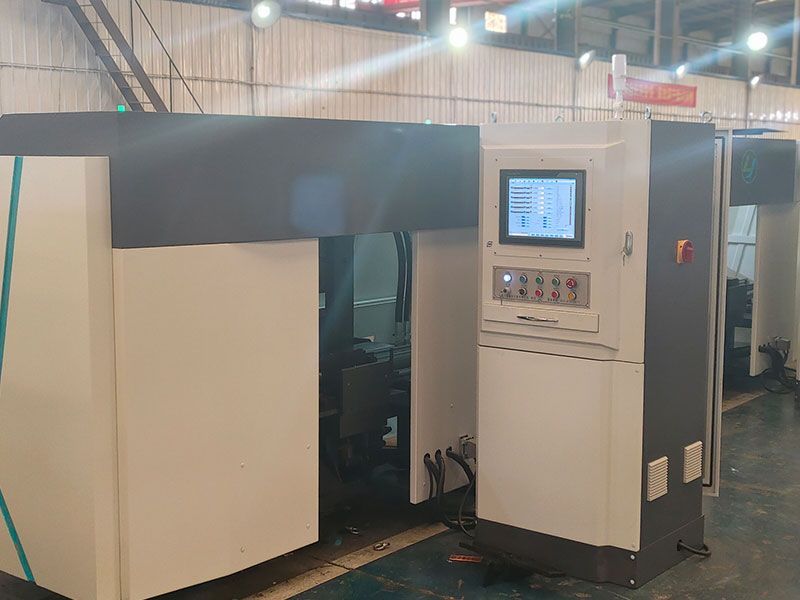

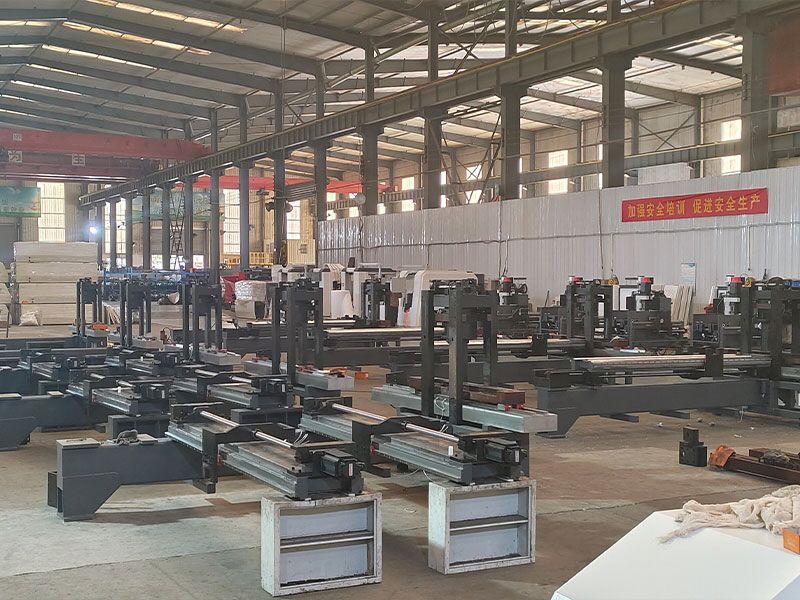

cnc-busbar-punching-machine-factory cnc-busbar-punching-machine-details

Spesifikasi Mesin Punching Busbar Tembaga CNC HQ600-S-7P

Model	HQ600-S-7P
Maximum Force (Kekuatan Maks)	600KN
Feeding Station Size	3000x500mm
Discharge Station Size	2500x500mm
Maximum Plate Size	6000x200x15mm
Maximum Processing Thickness	15mm
Maximum Processing Width	200mm
Maximum Punching Diameter	Ø4.3-Ø55mm
Maximum Number of Cutting Dies	1
Maximum Number of Punching Dies	7
Maximum Number of Embossing Mold	1
X-Axis Maximum Travel	2000mm
X-Axis Accuracy Error	0.10/500mm
Y-Axis Maximum Travel	960mm
Z-Axis Maximum Travel	310mm
X-Axis Max Positioning Speed	75m/min
Number of Control Axes	6
Dimensions (LxWxH)	10500x2750x1800mm
Weight (Berat)	6700kg

Fitur Utama:

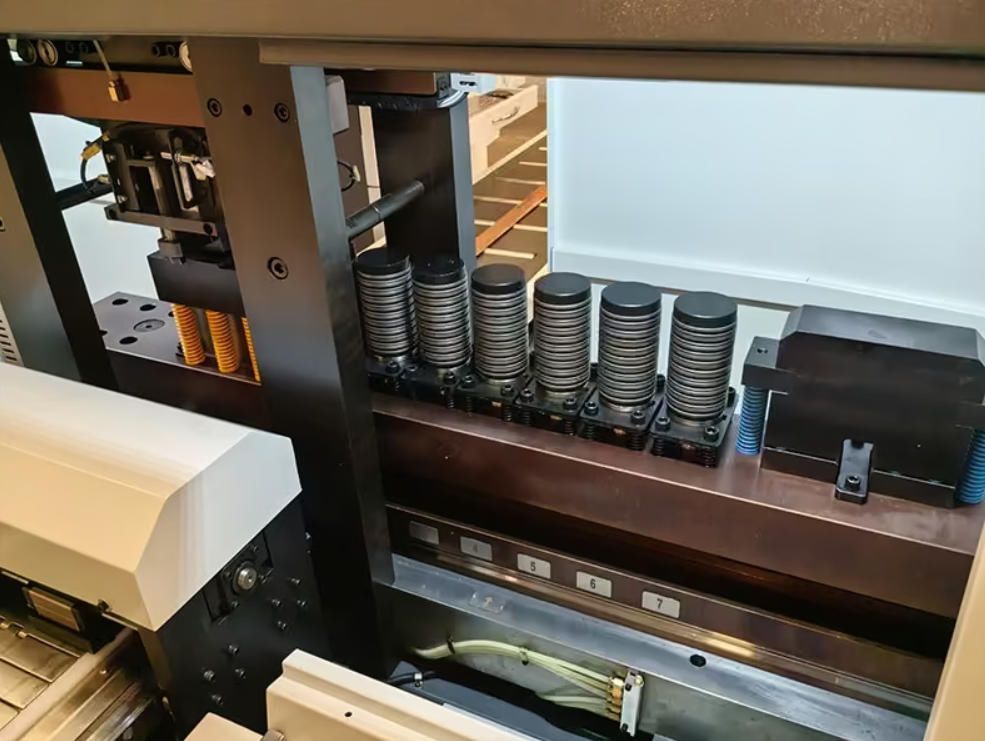

Gudang Alat Baris Tunggal: Terdiri dari 7 Cetakan Punching + 1 Cetakan Shearing + 1 Cetakan Embossing.

Desain gudang alat baris tunggal memastikan konsentrisitas tinggi selama pengerjaan meninju dan memotong. Dengan kecepatan efisiensi mencapai 40m/menit, kontrol presisi dapat dipertahankan pada tingkat 0.1mm/500mm. Ini sangat penting untuk standar produk mesin busbar berkualitas industri.

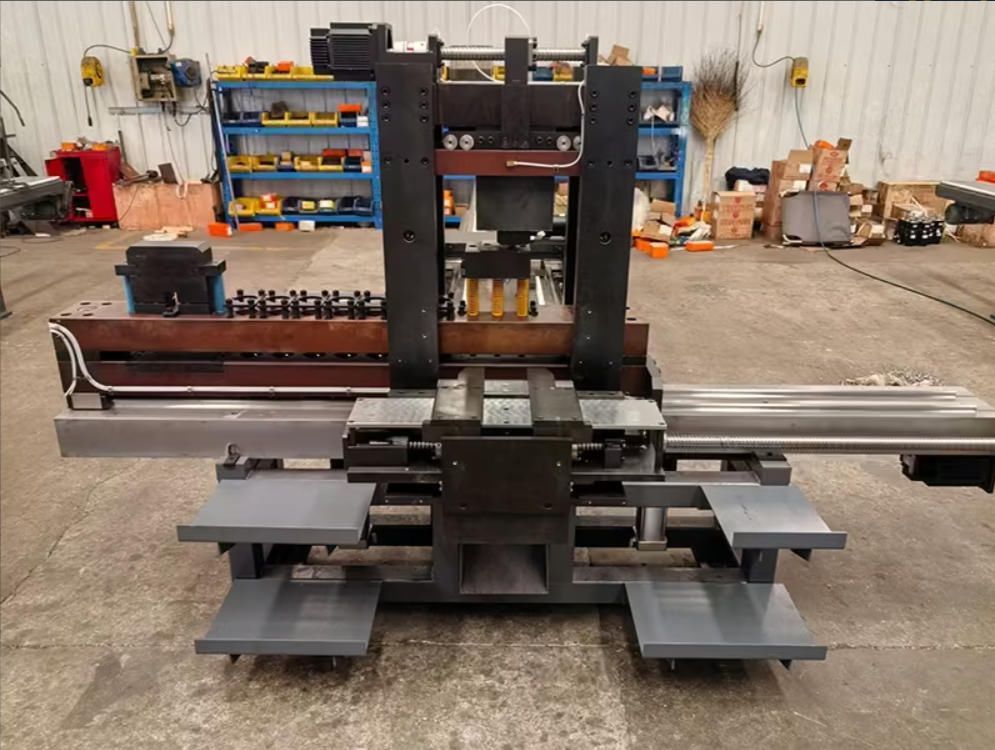

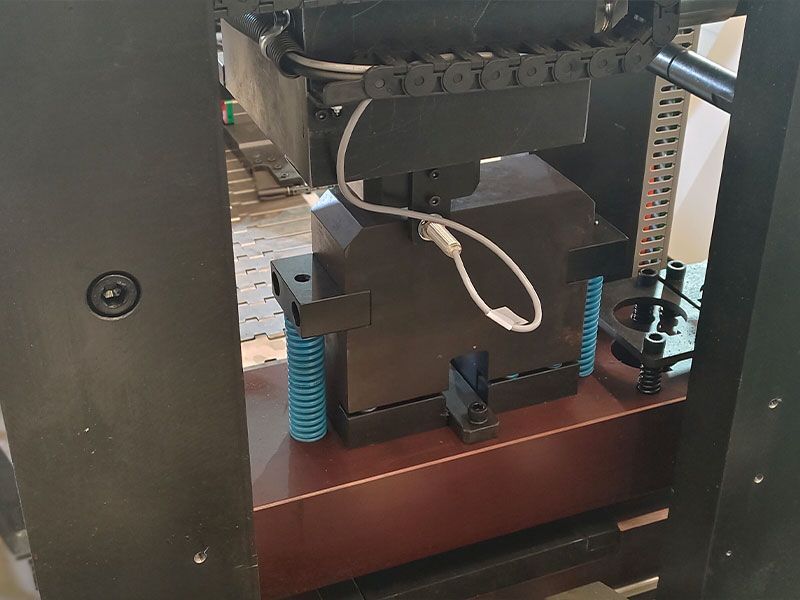

gudang alat mesin busbar unit potong busbar

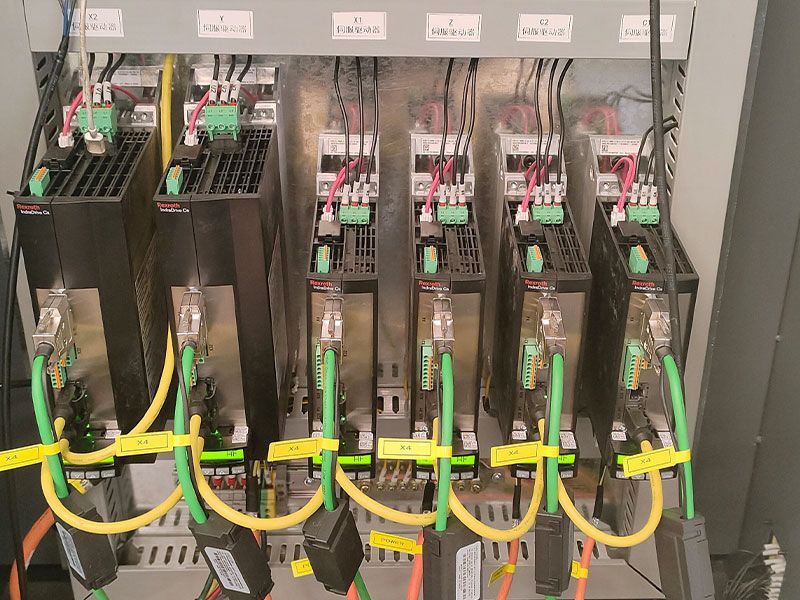

Sistem Servo 6-Axis dengan Efisiensi X-axis Maksimal 75m/menit.

Menggunakan 6 motor servo Rexroth Jerman untuk penggerak presisi tinggi. Stroke efektif penjepit servo X2 mencapai 2000mm. Hal ini mempersingkat waktu pengumpanan bahan dan mempercepat pengeluaran hasil potong, mencapai kecepatan hingga 150m/menit pada kondisi tanpa beban.

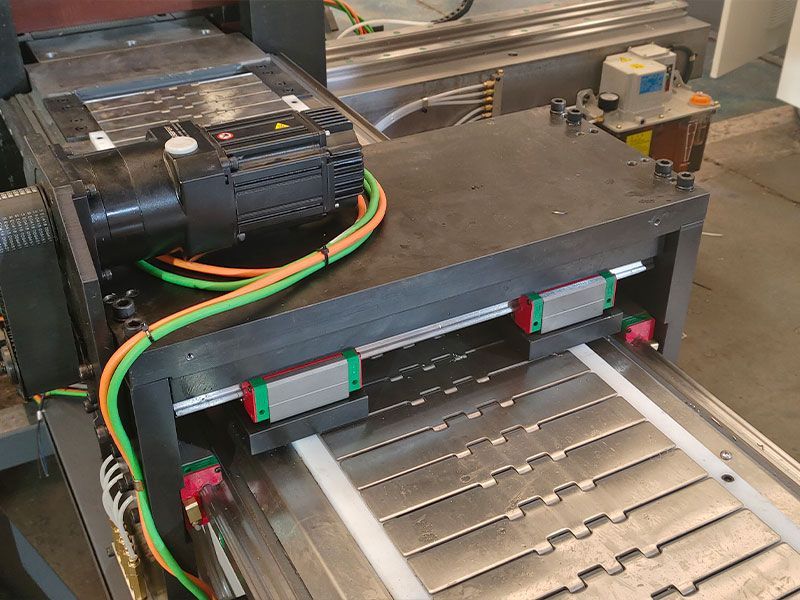

motor servo busbar sistem kontrol otomatis

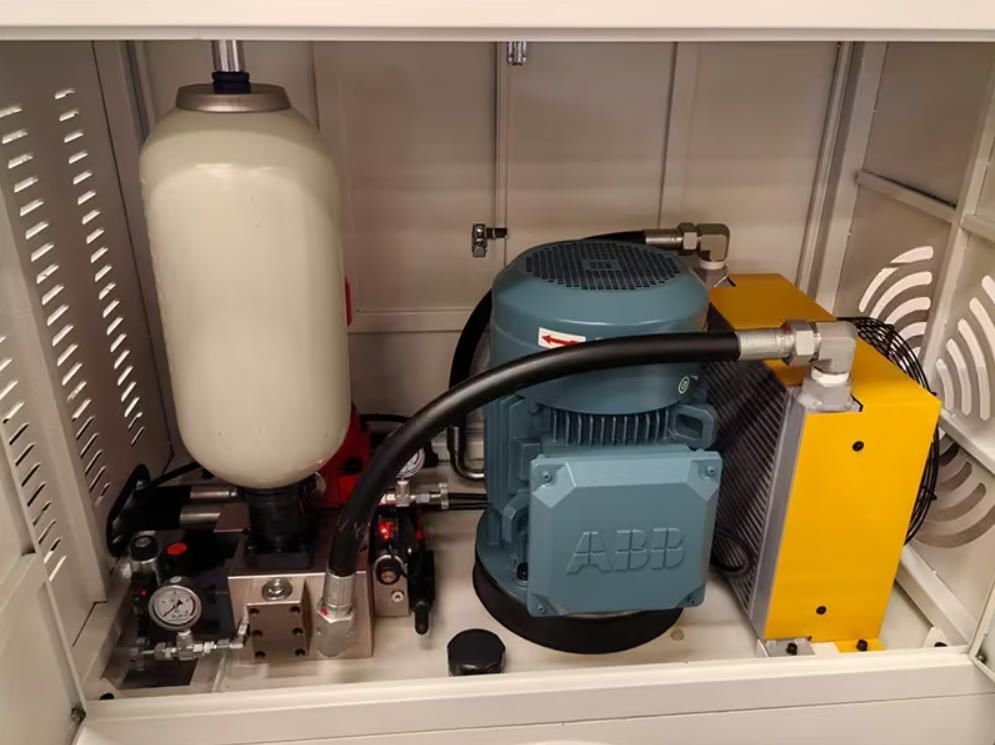

Dilengkapi Motor ABB Swiss untuk Tekanan Hidrolik 600KN.

Stasiun hidrolik ditenagai oleh motor ABB yang menyediakan tekanan stabil 600KN ke unit punching dan shearing, memastikan stabilitas kerja bahkan saat memproses plat tembaga tebal 15mm.

motor abb hidrolik unit hidrolik busbar

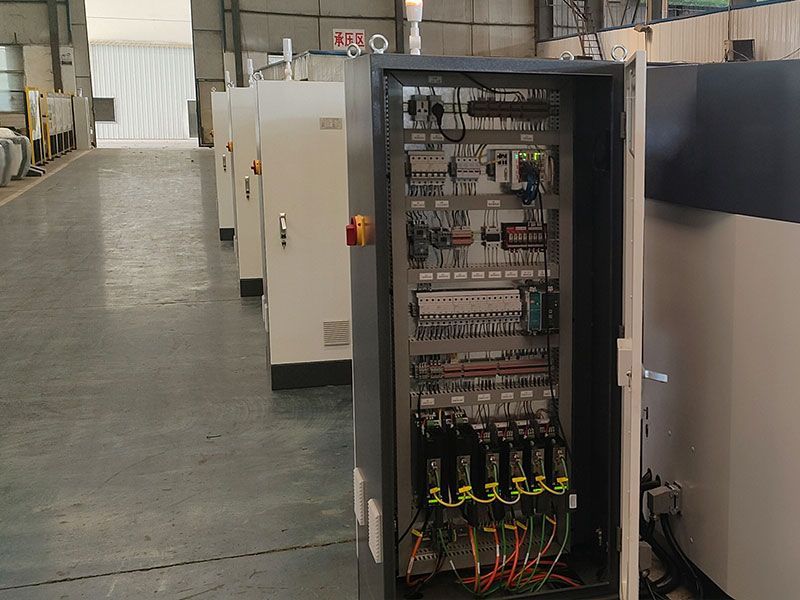

Sistem Beckhoff Jerman & Servo Rexroth Jerman.

Sistem kontrol Beckhoff Jerman menggunakan kontrol closed-loop yang memiliki akurasi posisi sangat tinggi dan kemampuan anti-interferensi yang kuat. Penggunaan aksesoris merek internasional (Rexroth) jauh lebih stabil dibandingkan merek lokal dan memiliki biaya perawatan jangka panjang yang lebih rendah.

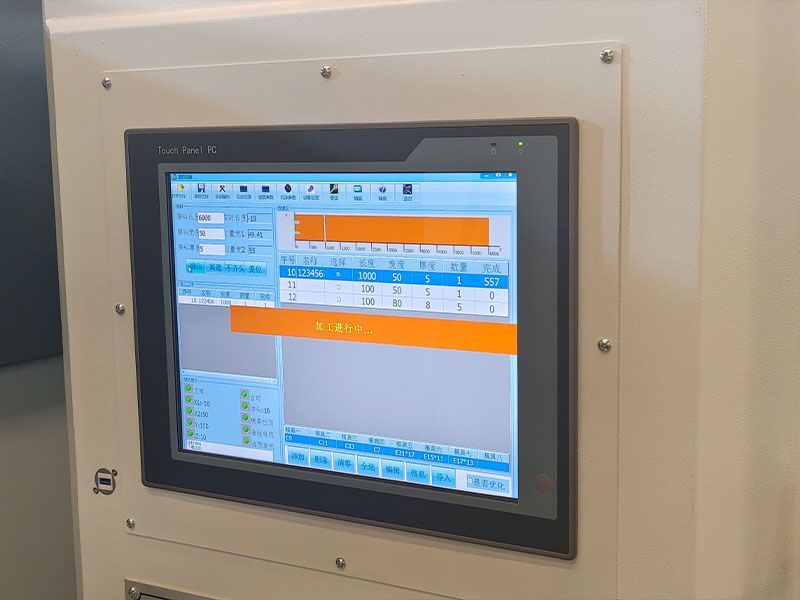

kontrol beckhoff busbar komponen elektrikal jerman

FAQ - Pertanyaan Umum Mesin Busbar CNC HQ600-S-7P

Q1: Material apa yang bisa diproses oleh HQ600-S-7P?

A: Mesin ini dirancang khusus untuk memproses busbar tembaga (copper) dan aluminium, sangat cocok untuk pembuatan switchgear, panel distribusi, dan kabinet kontrol listrik.

Q2: Berapa dimensi maksimal plat yang bisa diproses?

A: Ukuran plat maksimal adalah 6000 × 200 × 15 mm. Ketebalan maksimal 15 mm dan lebar maksimal 200 mm.

Q3: Berapa jumlah cetakan yang tersedia?

A: HQ600-S-7P menggunakan sistem kolom lurus dengan 7 cetakan punching, 1 cetakan shearing, dan 1 cetakan embossing dalam satu baris.

Q4: Motor dan sistem hidrolik apa yang digunakan?

A: Sistem menggunakan motor ABB Swiss yang menghasilkan tekanan hidrolik hingga 600 kN untuk performa pemotongan yang bertenaga.

Q5: Apa keunggulan sistem kontrol Beckhoff Jerman?

A: Sistem Beckhoff menyediakan kontrol closed-loop yang memastikan akurasi posisi sangat presisi dan tidak mudah kehilangan data dibandingkan sistem kontrol open-loop biasa.

Q6: Berapa kecepatan operasional mesin ini?

A: Kecepatan positioning maksimal X-axis mencapai 75 m/min saat beroperasi, dan efisiensi kerja punching/shearing hingga 40 m/min.

Q7: Apakah mendukung integrasi CAD/CAM?

A: Ya, mesin ini kompatibel dengan sistem CAD/CAM untuk memudahkan pemrograman dan meningkatkan efisiensi produksi massal.

Q8: Bagaimana cara mendapatkan harga dan demonstrasi mesin di Indonesia?

A: Anda dapat menghubungi tim penjualan kami untuk mendapatkan harga terbaru, jadwal pengiriman, dan video demonstrasi lengkap melalui kontak yang tersedia.
